Powerve
L’unica bilancia portatile per rotabili certificata conforme alla EN 15654-2
Il Regolamento (UE) n. 1302/2014 della Commissione Europea noto come STI LOC&PAS stabilisce (§4.2.3.2.2. Carico per ruota) il massimo sbilanciamento del peso per una singola sala montata:
Δqj = | (Ql – Qr) | / (Ql + Qr) < 5%
questo limite determina la necessità di:
-
- misurare la distribuzione della forza peso su ciascuna ruota in diversi momenti della vita del rotabile
- ridurre al minimo la possibilità da parte dell’operatore di condizionare la misura
- ottenere misure assolutamente ripetibili e riproducibili
Allo scopo sarà utile effettuare le misure in conformità alla norma EN 15654-2.
Descrizione POWERVE

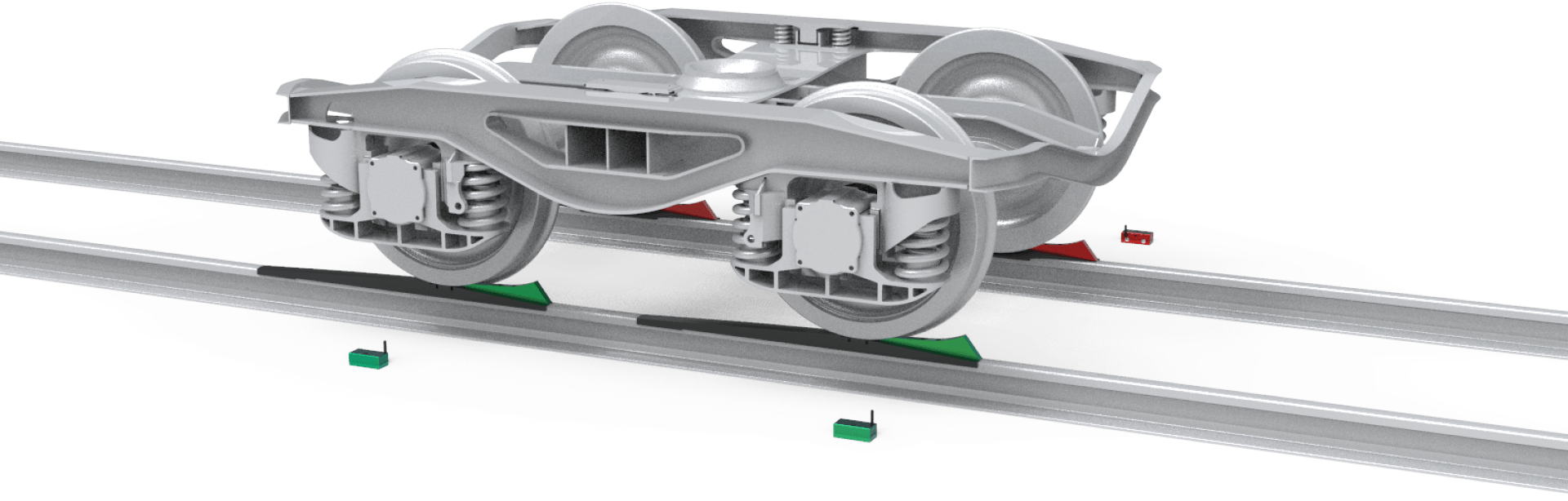

POWERVE è un innovativo sistema di misura, capace di determinare come la forza peso di un rotabile ferroviario si distribuisce su ogni ruota. Il principio di funzionamento del sistema si basa sull’utilizzo di particolari rampe di posizionamento, che consentono di interporre fra ciascuna ruota e la rotaia una coppia di celle di carico.
POWERVE è costituito da:
- Wheelset Kit (WK): include una coppia di rampe di posizionamento e n.4 celle di carico, con le rispettive schede di acquisizione, necessarie per misurare la forza peso trasmessa sul binario dalle due ruote di una singola sala montata.
- Control System (CS): include gli elementi per il controllo dei Wheelset Kits e per l’invio dei dati alla piattaforma di archiviazione denominata POWERVE Cloud. Il Control System include un tablet rugged Android con relativo SW installato ed un router portatile necessari per gestire il processo di misura.
In funzione delle necessità di misura, è possibile utilizzare più WK in parallelo, utilizzando il medesimo CS. Infatti, POWERVE è altamente modulare, e in base al numero di Wheelset Kits utilizzati, consente di misurare da 1 a 6 sale montate contemporaneamente.
TECNOLOGIA BREVETTATA
LA MIGLIORE MISURA DELLA DISTRIBUZIONE DEL PESO SU CIASCUNA RUOTA DI UN TRENO.
L’UNICA BILANCIA PORTATILE CERTIFICATA CONFORME ALLA EN 15654-2.
La norma EN 15654-2 si pone gli obiettivi di:
- uniformare le norme presenti nei diversi paesi Europei per la misura della distribuzione della forza peso trasmessa dalle ruote alla rotaia;
- effettuare misure della forza peso su ciascuna ruota di uno stesso veicolo comparabili fra di loro, anche se ottenute in momenti diversi e su siti diversi;
Le scelte progettuali per POWERVE® sono state tutte orientate per poter essere certificata conforme alla EN 15654-2 e per ottenere misure di peso comparabili con le migliori bilance fisse:
-
Il peso complessivo del Wheelset Kit è 25kg. L’installazione è semplice e richiede 5 minuti per carrello. L’esecuzione di un ciclo di misura completo richiede un tempo complessivo di circa 10 minuti.
In versione standard è configurato per pesare fino a 15 tonnellate/ruota – 30 tonnellate/sala montata.
Può essere richiesto per maggiori valori limite da pesare.
-

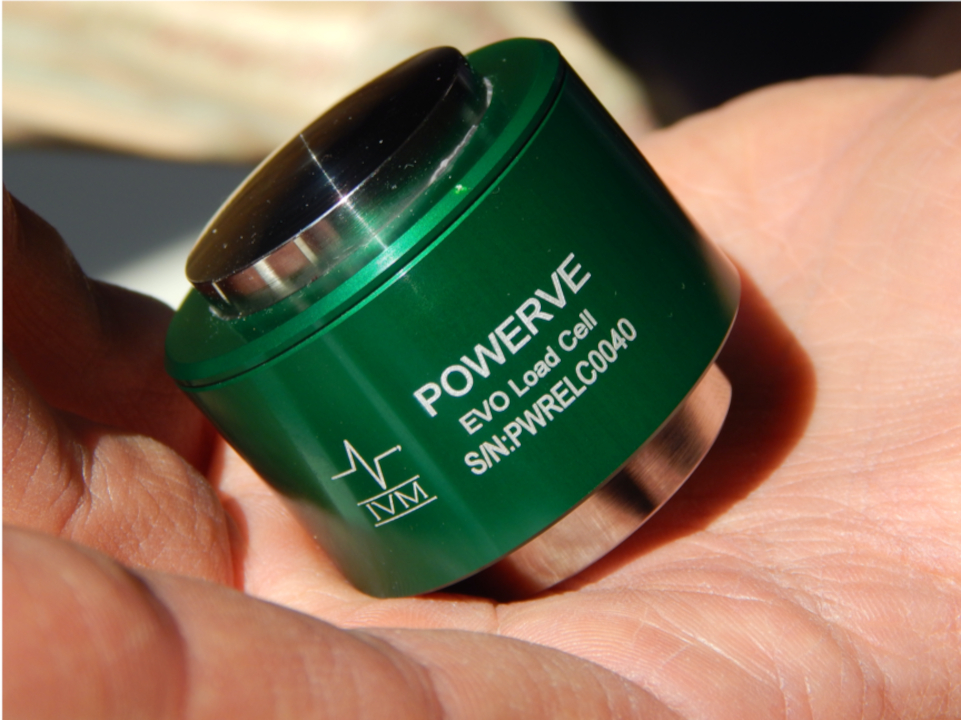

Le nostre celle di carico sono alte solo 40 mm e sono capaci di misurare direttamente la forza peso che la ruota scarica sulla rotaia; Le celle hanno Classe 1 in conformità alla norma UNI EN ISO 376:2011, incertezza < 0,1%; POWERVE ha una accuratezza di misura certificata pari a 0,5% sul peso totale del carrello.
-

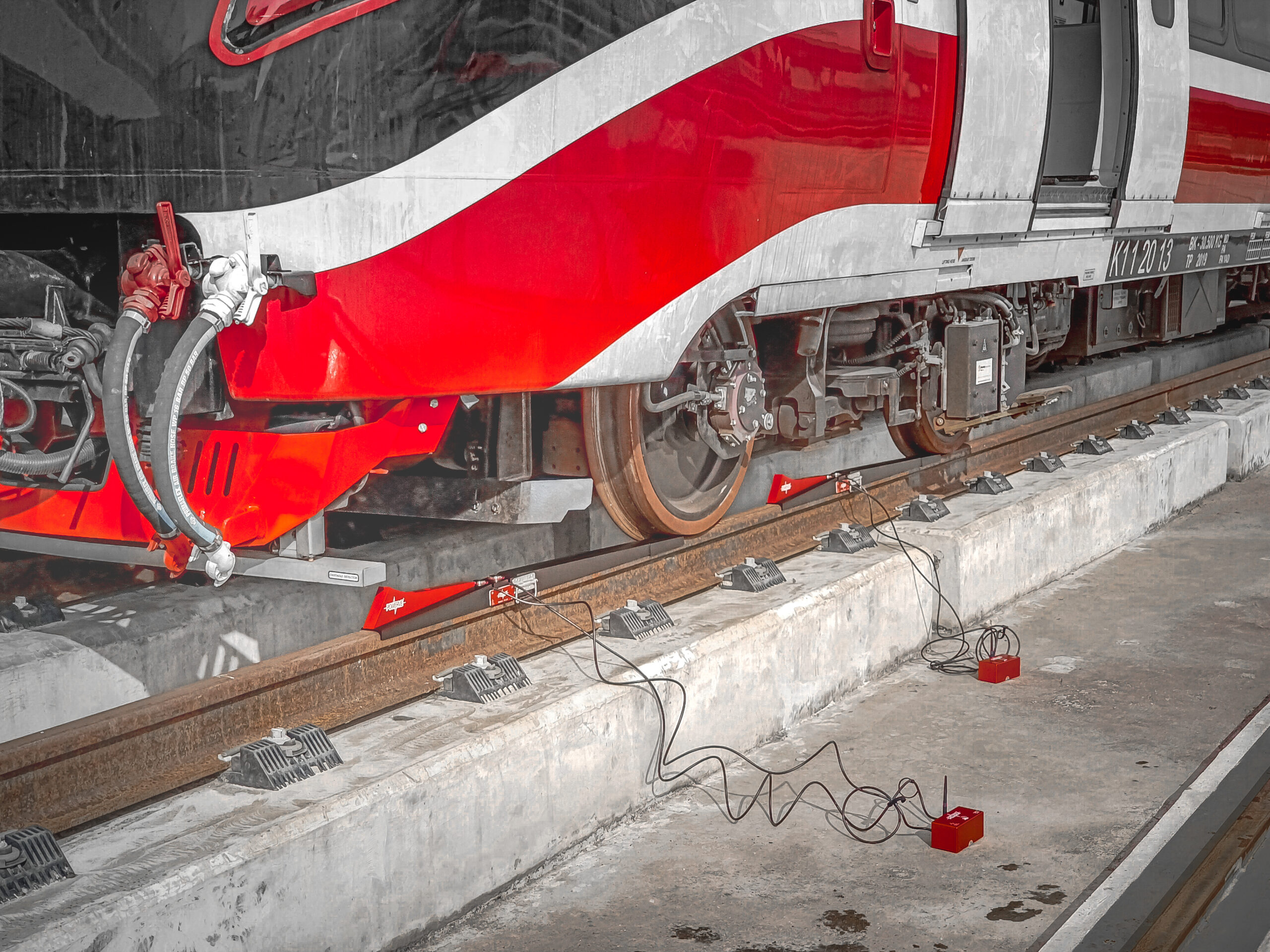

POWERVE si posiziona rapidamente sul binario in corrispondenza di ciascuna ruota di un carrello anche in presenza del treno.
POWERVE necessita per la misura di spostare il rotabile di solo 1 metro, necessario alla salita sulle rampe; per pesare carrelli successivi non occorre far avanzare il treno, ma si sposta il sistema.
POWERVE non richiede alcuna modifica strutturale, è indipendente dallo scartamento ed è utilizzabile su binari a scartamento multiplo.
Si adatta a qualsiasi tipo di rotaia e di scartamento.
-
La culla creata dalle due celle di carico permette a ciascuna ruota di stabilizzarsi autonomamente all’interno dell’area di acquisizione, in una posizione di equilibrio.
Questo evita la necessità di forze esterne affinché il rotabile rimanga fermo durante la misura.
-
POWERVE misura il peso per ruota in maniera diretta, nel punto di applicazione della forza sul circolo di rotolamento così come indica la EN 15654-2. Le incertezze derivanti da approssimati calcoli correttivi, necessari quando la misura non avviene direttamente al circolo di rotolamento, sono quindi eliminate.
[pdf-embedder url="https://ivm.asdev.ovh/wp-content/uploads/2025/01/Report-di-POWERVE-44c2ef24-cb50-49cc-8738-08a0741ecb84.pdf" download="off" mobilewidth="500" toolbarfixed="on" continousscroll="off"] -
POWERVE è stato progettato per minimizzare la possibilità di errore umano durante il suo utilizzo. L’installazione è univoca ed impossibile da alterare. L’intero ciclo di misura è gestito dal POWERVE Control System. L’operatore è guidato passo-passo nell’esecuzione dell’attività attraverso diversi passaggi di controllo obbligatori. L’operatore non può agire sul setup dell’installazione e non può alterare in nessun modo la misura. Al termine della procedura, POWERVE genera un report di misura assolutamente non modificabile, memorizzato sul tablet e in cloud.
Tutto ciò tutela l’ECM.
BREVETTI E CERTIFICAZIONI

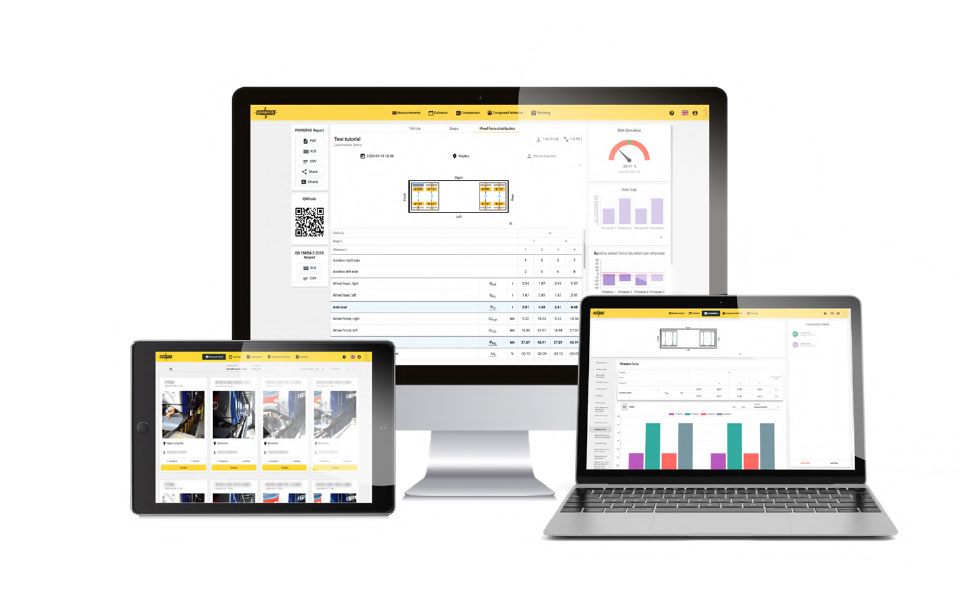

POWERVE Cloud Platform
Le misure effettuate con POWERVE® vengono tutte archiviate su uno spazio cloud riservato al cliente. La Web Application POWERVE® Cloud Platform è un software di gestione che permette di:
- gestire un data base delle misure
- analizzare in dettaglio le misure
- determinare parametri aggiuntivi rispetto a quelli riportati nel report delle misure
- determinare lo stato di equilibrio di un rotabile
- confrontare le misure effettuate in tempi e luoghi differenti
- monitorare l’andamento della distribuzione del peso su ciascuna ruota
- assemblare varie misure per determinare configurazioni di treni a composizione bloccata
- facilitare approcci manutentivi on condition e predittivi
- avere uno storico delle misure
Bogie playground
Ti interessa conoscere qualcosa in più riguardo alla distribuzione del peso sulle ruote di un carrello? Cosa accade se la RIGIDEZZA di una delle sospensioni primarie è diversa dalle altre? O se spostiamo il BARICENTRO sul carrello? E se invece è presente uno SGHEMBO?
Vieni a scoprirlo con il BOGIE PLAYGROUND, uno strumento interattivo basato su un modello analitico di carrello per verificare alcune influenze sulla distribuzione del peso per ruota.

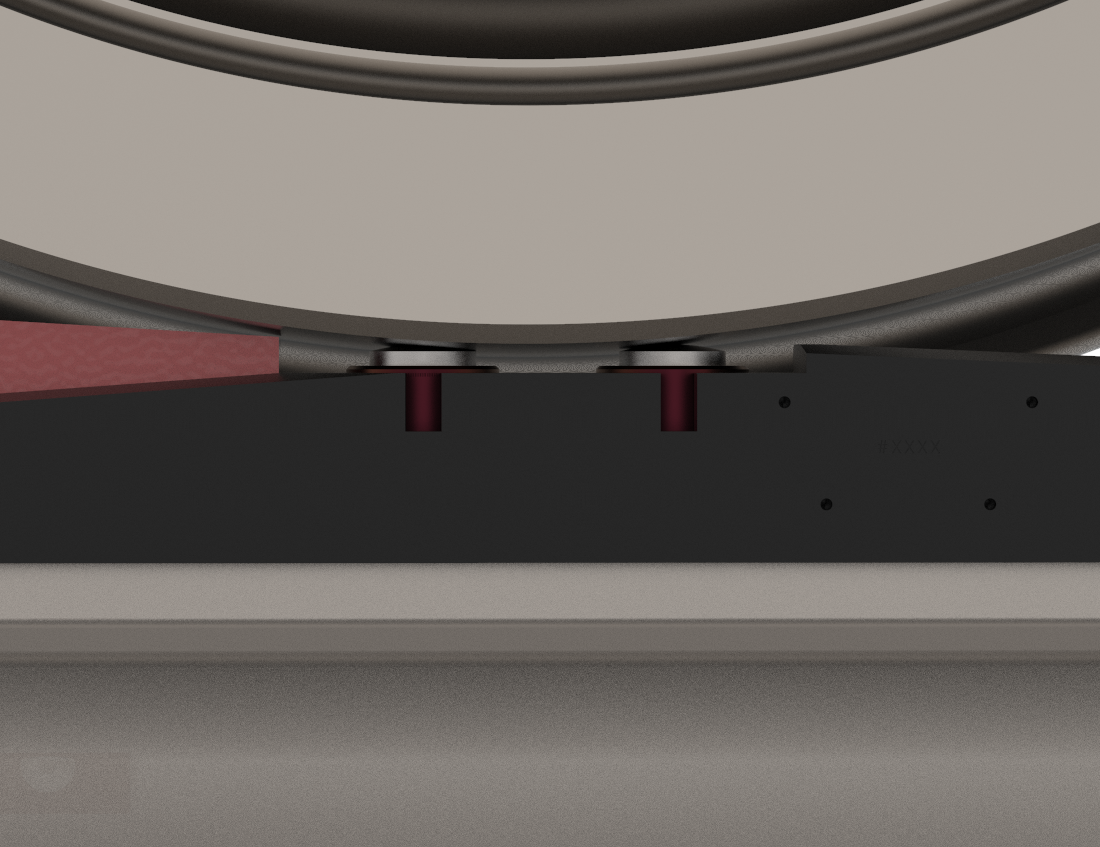

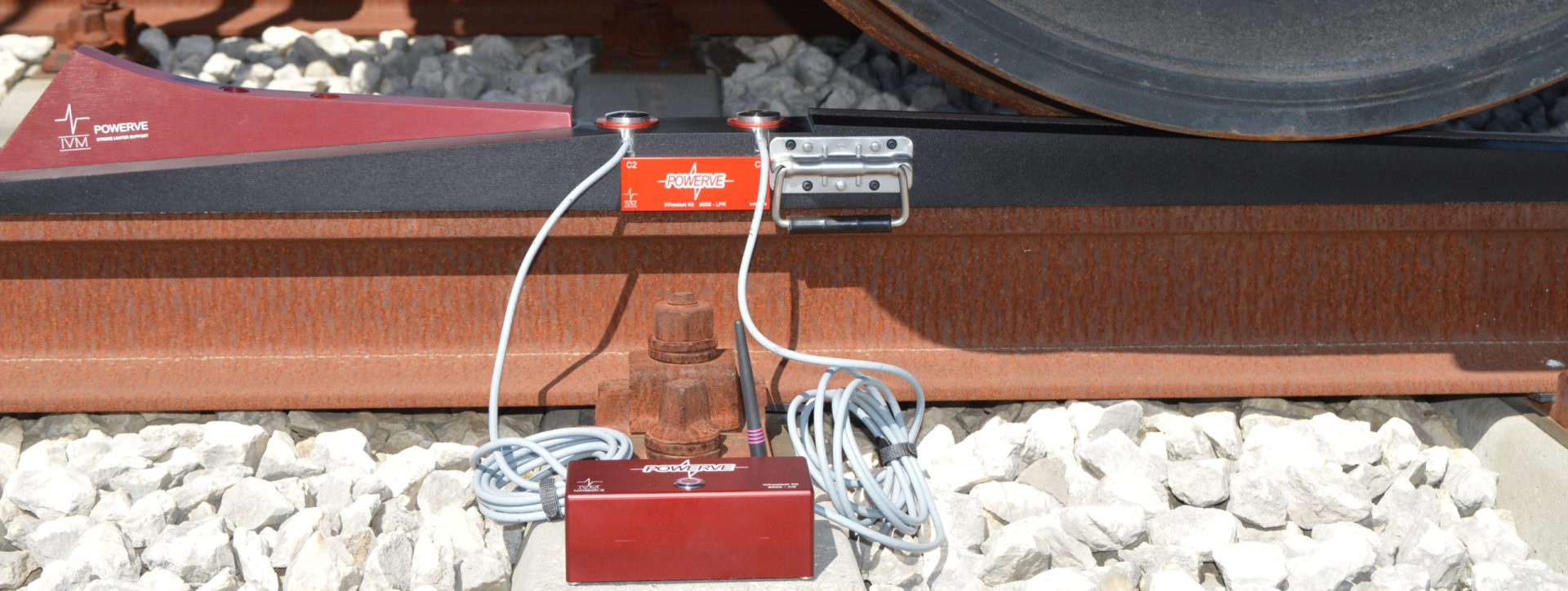

La coppia di celle di carico consente alla ruota di rimanere in equilibrio stabile, all'interno di una sorta di "culla", evitando l'applicazione di una forza esterna, di freno o di tiro, per mantenere il rotabile in posizione e che possa alterare la corretta misura.

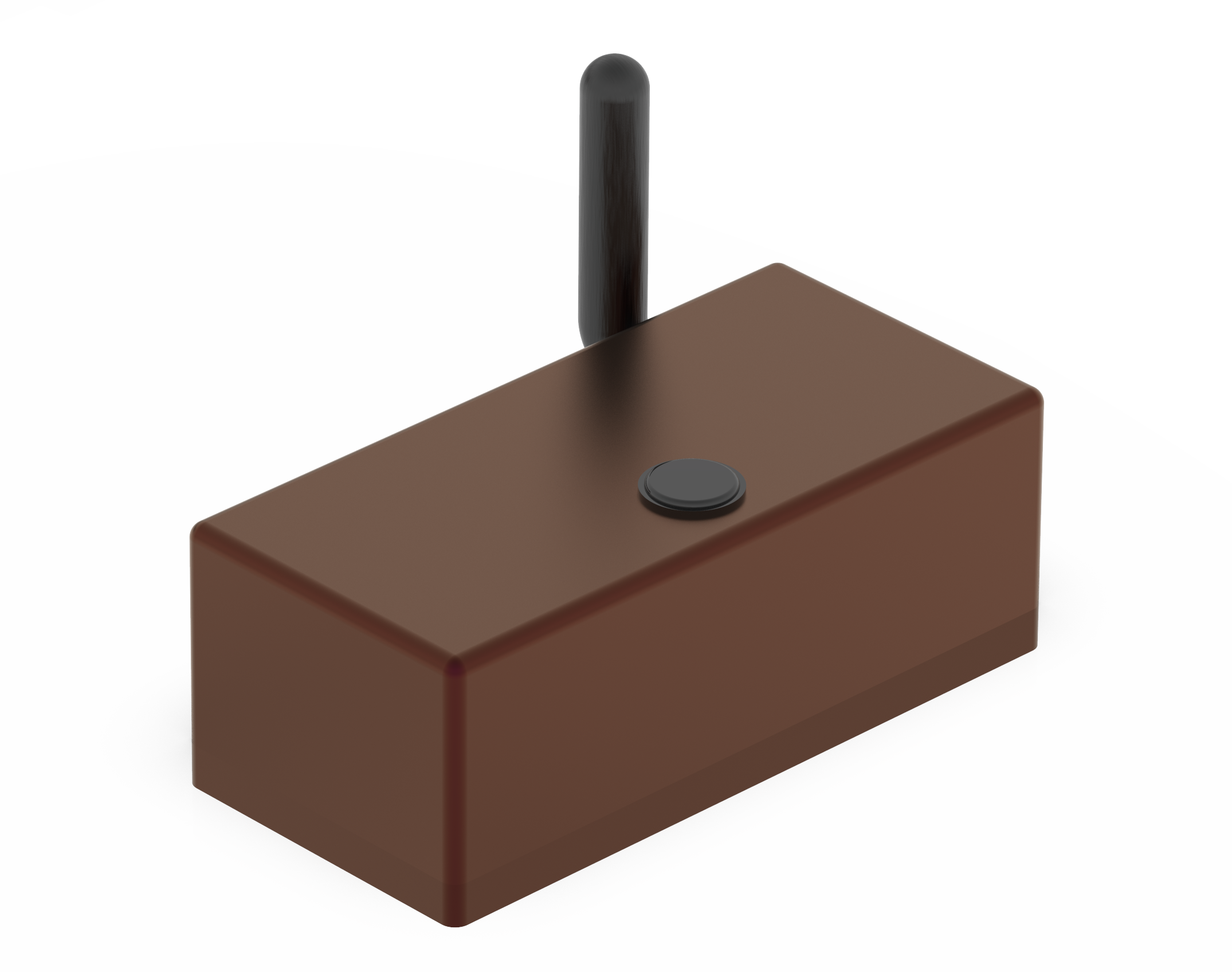

Box per l'acquisizione dei dati delle celle di carico dotata di antenna di comunicazione con tablet per la gestione del processo di misura.

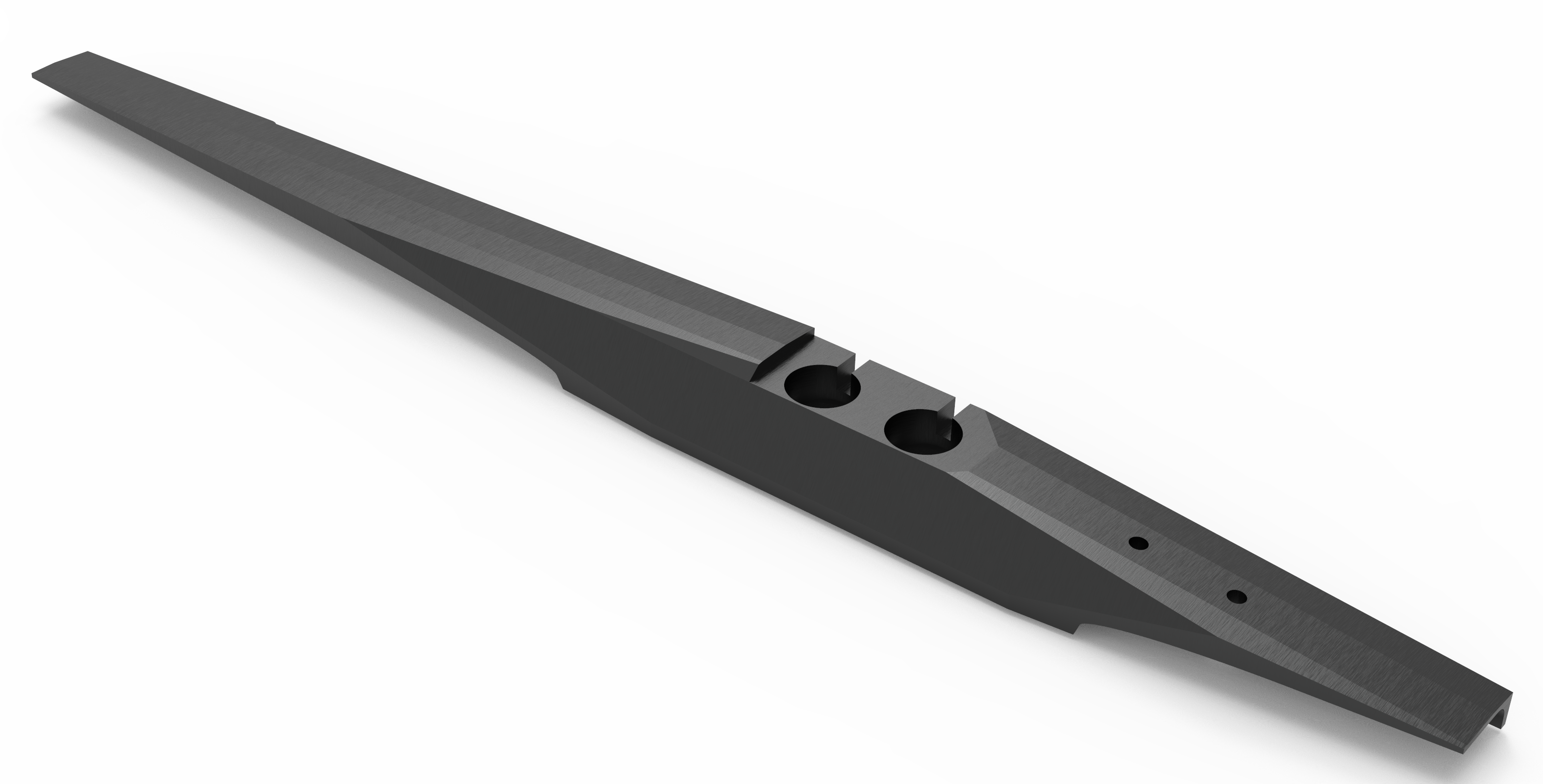

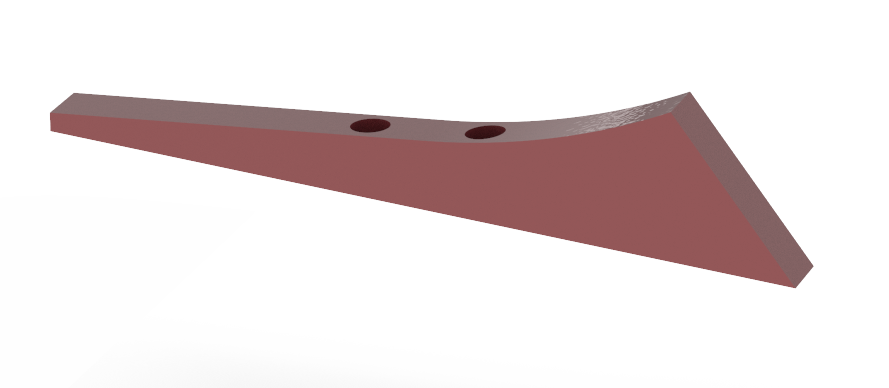

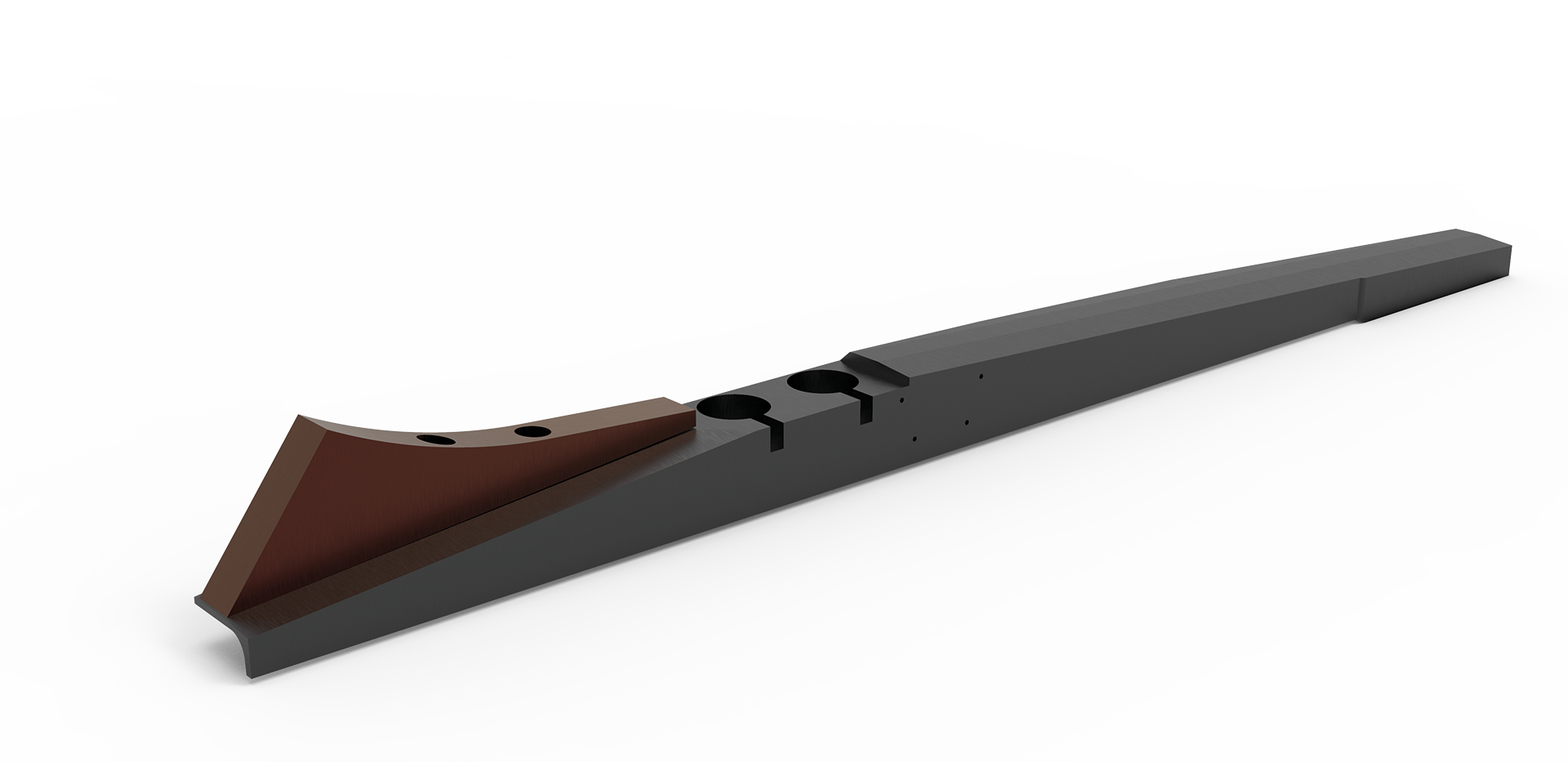

Rampa in speciale lega aeronautica di alluminio anodizzato ad elevate prestazioni meccaniche e al tempo stesso leggero per assicurare un'ottima resistenza al carico e una estrema portabilità.
Finecorsa di sicurezza per fermare un eventuale eccessivo avanzamento del rotabile.

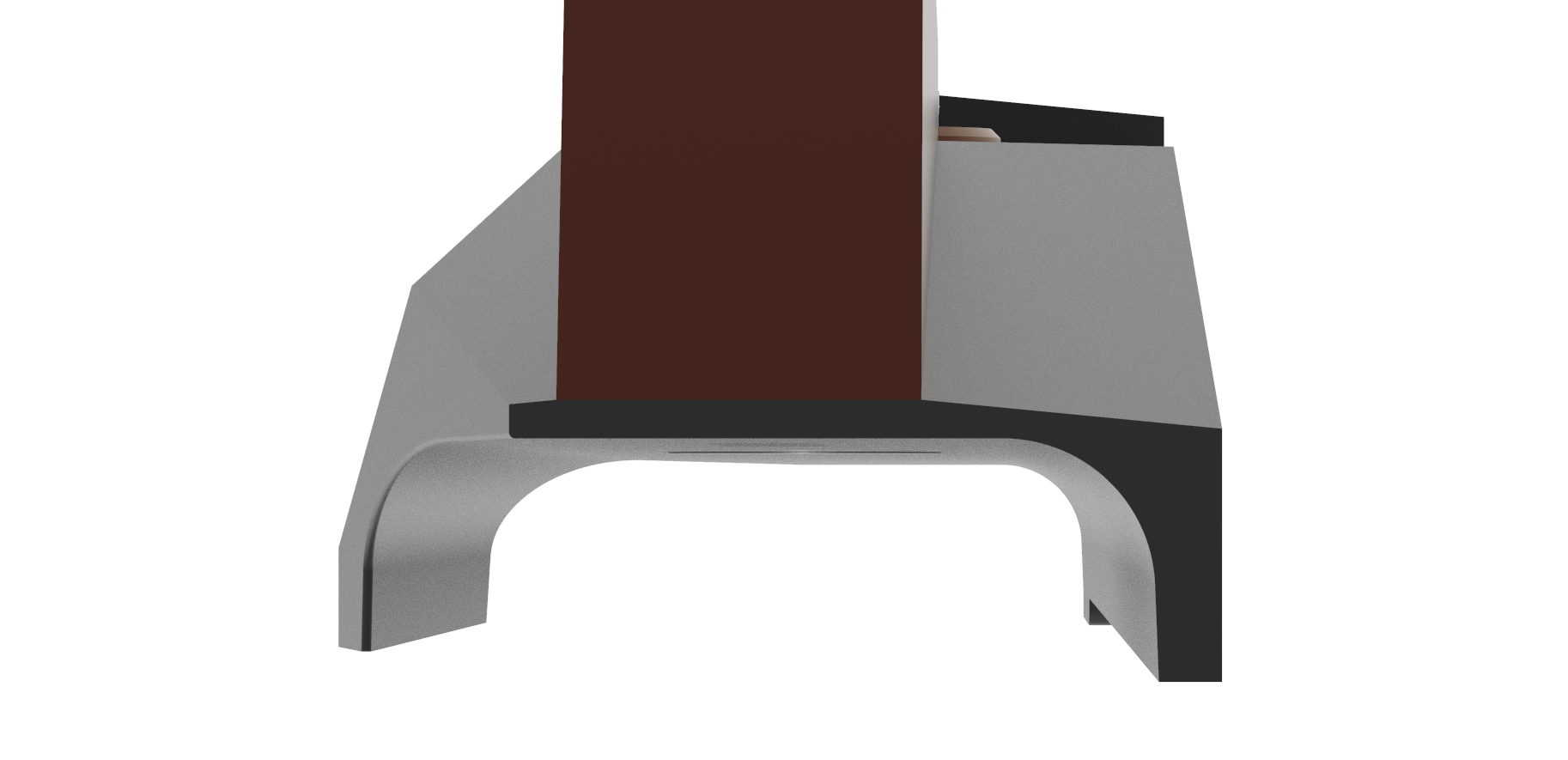

Profilo inferiore adattabile a rotaie con spessore del fungo dall'UNI50 all'UNI60. Su richiesta disponibili profili per rotaie di altro tipo. Per maggiori informazioni utilizza il modulo di contatto per avere dettagli aggiuntivi.

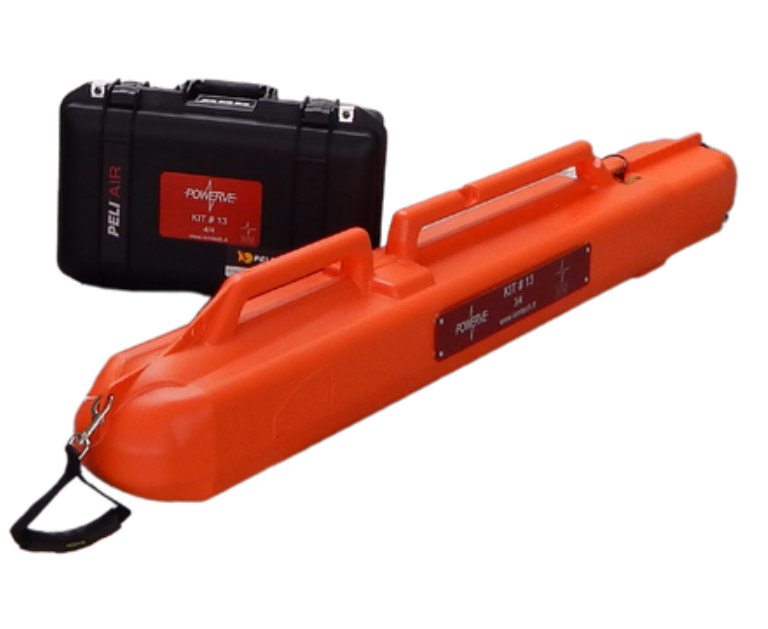

Contenuto del Wheelset kit

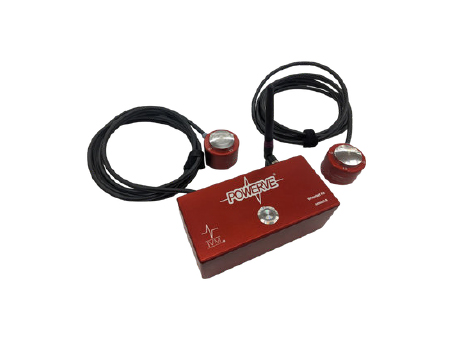

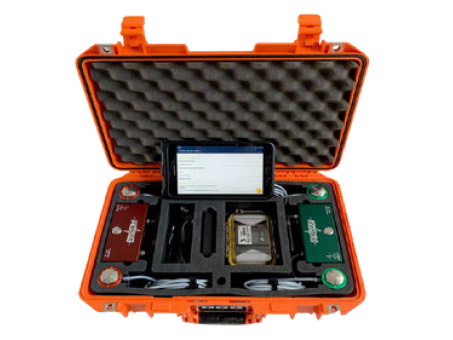

Due celle di carico per ruota collegate ad una acquisition board

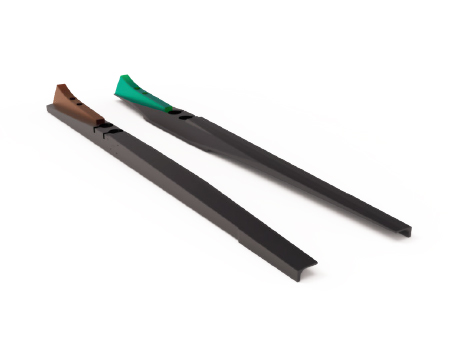

Due rampe di posizionamento per ciascuna sala montata

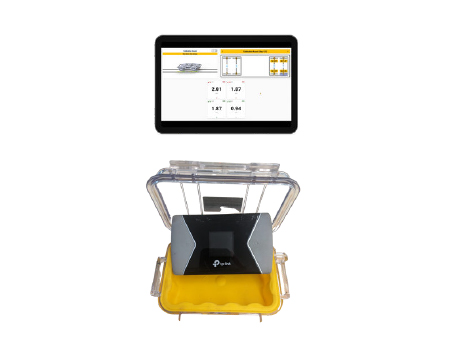

Tablet e Router
Control System
Configurazioni disponibili

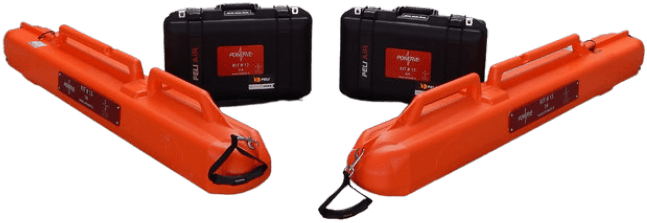

POW2X
- Composto da 2 Wheelset Kit (ciascuno misura allo stesso tempo 2 ruote della medesima sala montata) e da 1 Control System

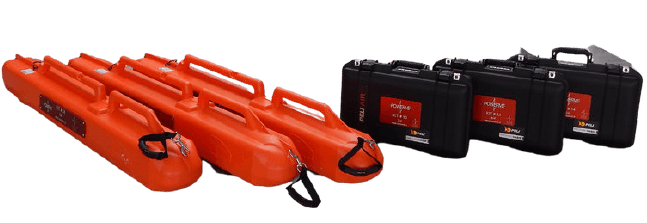

POW3X
- Composto da 3 Wheelset Kit e da 1 Control System

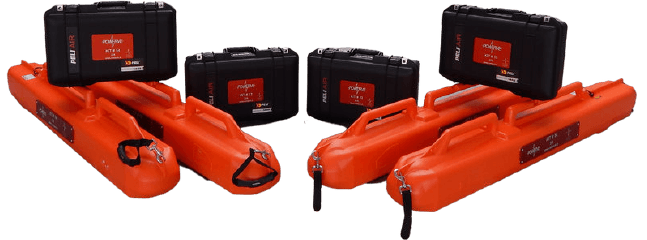

POW4X
- Composto da 4 Wheelset Kit e da 1 Control System

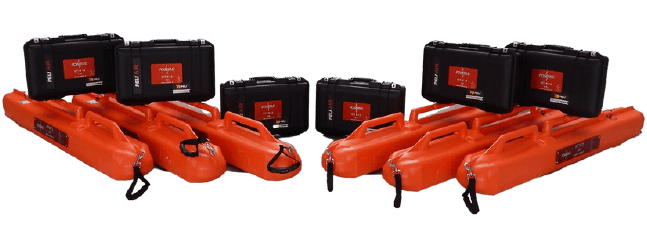

POW6X
- Composto da 6 Wheelset Kit e da 1 Control System
