Swan
Smart wayside accellerometric network
SWAN è un sistema WCM (Wheel Condition Monitoring), che, grazie ad una particolare architettura costruttiva e ad un’elaborazione dei dati innovativa, è in grado di estrarre contenuti informativi dalla misura delle vibrazioni indotte sul binario al passaggio di ciascuna ruota di un treno.
Come funziona SWAN
L’idea di base consiste nel voler imitare in parte il prezioso lavoro che da sempre è fatto dai macchinisti e che consiste in:
- percepire attraverso i propri sensi il funzionamento del treno
- segnalare alla manutenzione eventuali percezioni anomale
IQR riferito alle singole ruote
SWAN si installa su un binario dove transitano treni di una stessa flotta e provvede a:
- riconoscere il singolo treno in transito
- determinare per ciascuna ruota del treno la vibrazione indotta durante il rotolamento, che rappresenta uno stato di degrado della ruota IQR (Indice di Qualità della ruota).
IQR riferito alle sale montate
SWAN raggruppa questi indici per ciascuna sala montata e per ciascun carrello.
L’utente riceve con periodicità stabilita, ad es. quindicinale, un report sintetico associato a ciascun rotabile della flotta monitorata.
La crescita del parametro vibrazionale, associata ad un determinato carrello del treno, consente alla manutenzione di:
- orientare l’indagine di officina per la valutazione di una eventuale situazione di degrado del circolo di rotolamento del carrello segnalato
- individuare un valore di soglia del livello vibrazionale da associare ad un certo degrado
Nell’istogramma riportato a fianco, si può osservare per il carrello monitorato una crescita esponenziale della vibrazione prodotta durante il transito sull’impianto fino a tutto il mese di agosto.
La manutenzione effettuata ha riportato, nel mese di settembre, la vibrazione prodotta a valori accettabili.
L’obiettivo finale sarà di associare alla manutenzione programmata del circolo di rotolamento delle ruote anche una manutenzione su condizione in grado di ottimizzare gli interventi di riprofilatura ed aumentare così la vita utile delle ruote e degli organi meccanici.

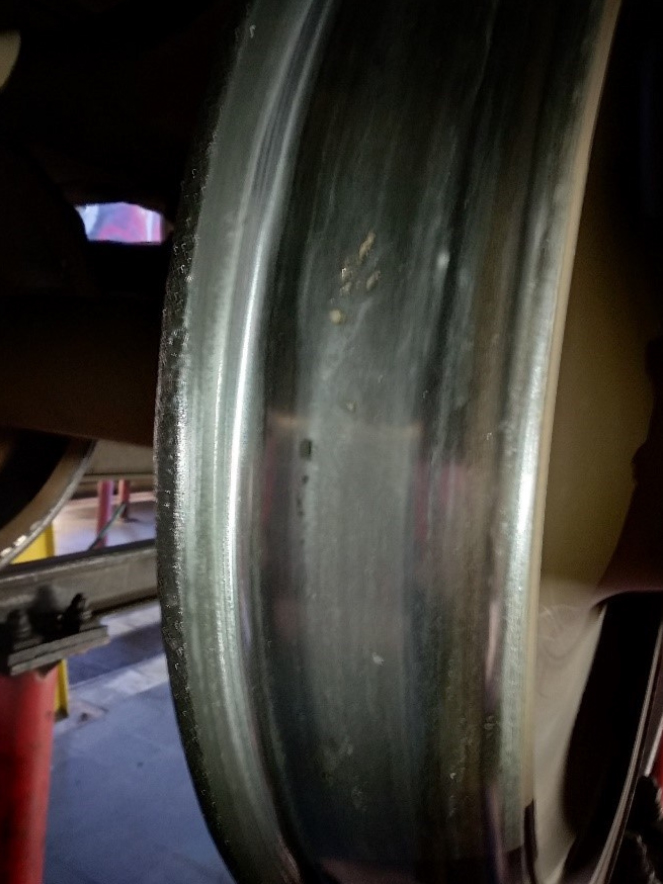

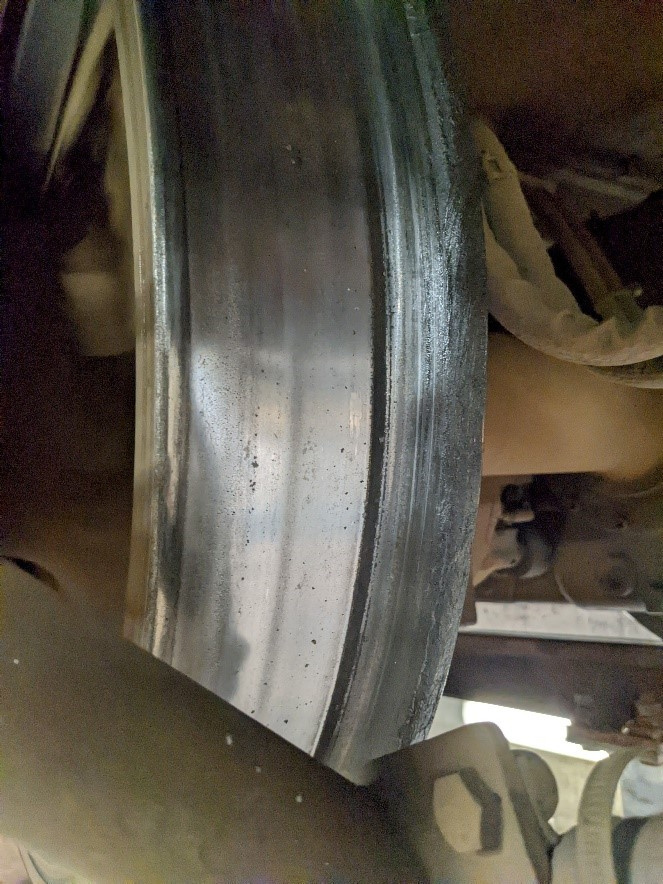

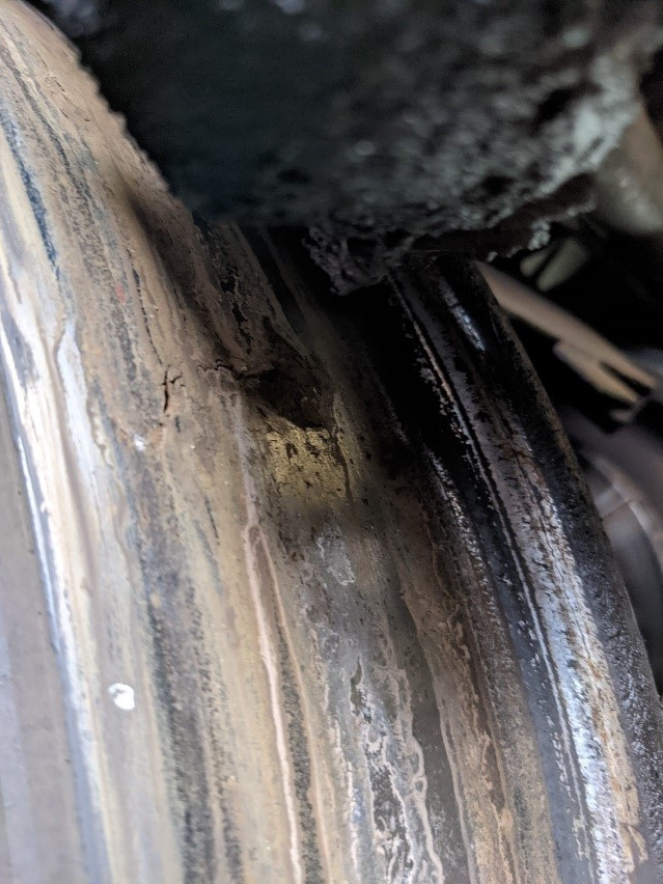

Confronto
Scopi del monitoraggio con SWAN
Monitoraggio del degrado nel tempo al fine di fornire informazioni di supporto ai programmi manutentivi.
Le riprofilature effettuate sulla base del servizio offerto da SWAN permettono di avere ruote in condizione sempre prossime al nuovo, incrementare la vita utile delle ruote e preservare l’infrastruttura dai danni dovuti a ruote difettate.
